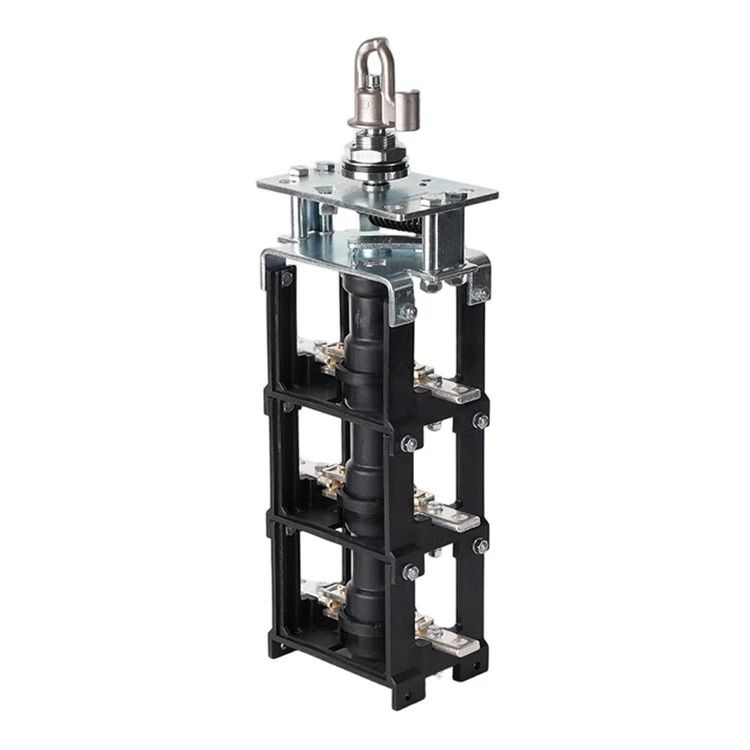

Трифазний масляний перемикач LBOR на 25 кВ
Дво-позиційний масляний-перемикач навантаження в основному використовується в трансформаторах, які монтуються на колодці. Він має пружинний робочий механізм і є три-фазним перемикачем, здатним виконувати операції відкриття та закриття навантаження. Два таких дво-позиційних перемикача навантаження також можуть утворювати систему кільцевих мережевих комутаторів, яка використовується в системах розподілу кільцевих мереж. Стани дво-позиційного перемикача: підключено та відключено. Клас 35 кВ може використовуватися для трансформаторів у проектах вітроелектростанції. Перед використанням його потрібно висушити разом з трансформатором.
Механічний принцип роботи
Робочим механізмом є пружинний накопичувач енергії. Даний вимикач навантаження має два робочих положення: закрите і відключене. Напрямки двох робочих положень знаходяться під кутом 90 градусів. Залежно від різних конфігурацій комутатора, він може формувати два типи систем розподілу електроенергії: термінальний тип і тип кільцевої мережі. Цей перемикач навантаження застосовний не лише до електромережі 20 кВ, а й до оригінальної електромережі 10 кВ.
Технічні параметри
|
Пункт |
Значення |
|
Номінальна напруга |
25 кВ |
|
Номінальний струм |
630A |
|
Частота живлення |
60 Гц |
|
Номінальний термостабільний струм |
20 кА / 2 секунди |
|
Номінальний динамічний струм |
50 кА |
|
Імпульсна витримувана напруга |
|
|
Земля між фазою через відкриті контакти |
125 кВ 145 кВ |
|
Витримка частоти живлення (1 хв) |
|
|
Земля між фазою через відкриті контакти |
55кВ 60кВ |
|
Контактний механічний ресурс |
Більше або дорівнює 2000 разів |
Перевага
Розробка та випробування відповідно до IEEE std, Wenzhou Best Loadbreak switch може бути сумісним з різними конструкціями трансформаторних баків.
Використання вимикача Wenzhou Best Loadbreak зменшило частоту обслуговування та підвищило безпеку трансформатора.
